Centrul de precizie al suspendării independente: asigură o execuție precisă
La Huazhe, ne referim la articulația sferică superioară a brațului de control drept „butucul de precizie” al suspensiei independente. Este conceput special pentru sistemele superioare de suspensie, conectând brațul de control superior la articulația de direcție. La vehiculele cu suspensie independentă, performanța acesteia afectează în mod direct precizia direcției și stabilitatea în viraje. Fiecare grad de unghi de virare necesită o transmisie precisă prin această articulație.
Unul dintre inginerii noștri, care conduce un sedan sportiv și studiază geometria suspensiei, a observat: după instalarea articulației sferice superioare a brațului de control, navigarea în același colț a necesitat semnificativ mai puține corecții de direcție. Acest lucru demonstrează că precizia articulației guvernează direct traseul de mișcare a sistemului de suspensie.
Folosim oțel aliat cu-crom-molibden de înaltă calitate. Combinația de crom și molibden oferă o rezistență excelentă la oboseală, menținând în același timp rezistența ridicată. Limita de curgere a materialului depășește 850 MPa, permițându-i să reziste la sarcinile de susținere a suspensiei superioare și la impactul drumului, rezistând la uzură și deformare în timpul utilizării pe termen lung-.
Componenta este fabricată cu forjare la rece de precizie urmată de prelucrare CNC. Forjarea la rece asigură o densitate ridicată și consistență structurală, în timp ce prelucrarea CNC garantează precizia dimensiunilor critice. Toleranța la dimensiunea mingii este controlată cu ±0,015 mm, asigurând o precizie extrem de strânsă.
Slefuirea cu bile de-înaltă precizie, efectuată în etape brute, semi-finisare și finisare, produce o rugozitate a suprafeței de Ra 0,15 sau mai puțin - mai netedă decât o oglindă. Combinat cu unsoare specializată, îmbinarea prezintă rezistență minimă la răsucire și uzură lentă.
Suprafața bilei este întărită la HRC 58–62 pentru o rezistență excelentă la uzură, în timp ce miezul rămâne dur pentru a absorbi impactul fără crăpare. Suprafața este în continuare protejată de un strat electroforetic uniform și dens. În testarea cu pulverizare cu sare, rezistă 72 de ore fără rugină roșie.
Această articulație sferică superioară a brațului de control a trecut teste riguroase concepute pentru sistemele de suspensie independente:
2 milioane de cicluri de balansare de ±15 grade, simulând mișcarea suspensiei, cu modificarea jocului sub 0,08 mm
1.000 de teste de impact care simulează denivelări și gropi
Test de flexibilitate-la temperatură scăzută la -40 de grade timp de 24 de ore, cu creșterea cuplului de rotire sub 30%
În comparație cu produse similare, oferă rezistență superioară a materialului, precizie de fabricație și rotație mai lină, obținând o durată de viață cu peste 25% mai lungă decât media industriei.
Specificații cheie
|
Proiect |
Specificații |
|

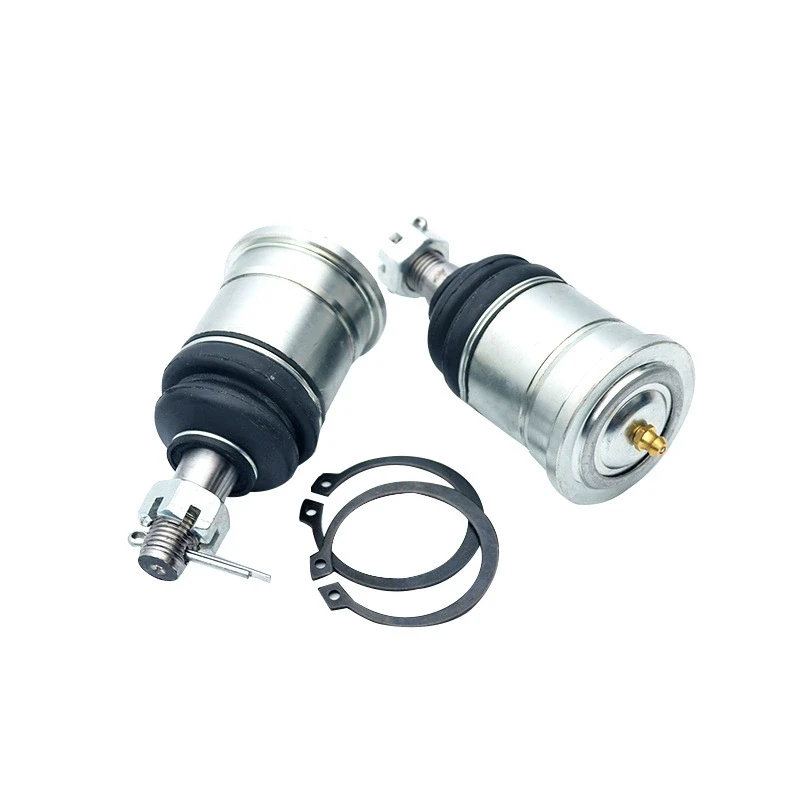

Nume produs |
Articulație sferică dreaptă |
|
Modele aplicabile |
Autoturisme și SUV-uri (Optimizate pentru sisteme de suspensie independente) |
|
Materialul corpului |
Oțel aliat premium-molibden |
|
Tratarea suprafeței |
Tratament întărit + Acoperire electroforetică anti-corozivă |
|
Structura de etanșare |
Etanșare integrată + Capătă de praf de-performanță ridicată |
|
Funcția de bază |
Conectează brațul superior de control la articulația de direcție; Asigură o transmisie precisă a forței |
|
Avantaje cheie |
Conexiune precisă, flexibilă și rezistentă-la uzură; Durată de viață extinsă cu 25%. |
|
Metoda de instalare |
Înlocuire directă pentru piesele OEM; Nu sunt necesare modificări |
